Les profilés métalliques se dilatent naturellement lorsqu’ils chauffent et se contractent lorsqu’ils refroidissent. Si des profilés adjacents sont installés sans un espace suffisant entre eux, ils peuvent exercer une pression les uns sur les autres lorsque la température monte. Cela peut entraîner des défauts d’alignement, nuire à l’aspect final et même provoquer des bruits de craquement ou de claquement lors du mouvement du métal.
Un joint de dilatation correct permet à chaque profilé de bouger librement selon les variations de température, aidant ainsi à maintenir l’aspect et la performance de l’installation.
L’espace requis dépend de quatre facteurs :
- Le matériau du profilé (aluminium ou acier inoxydable)
- La longueur du profilé
- La température du profilé lors de l’installation
- La température maximale que le profilé est censé atteindre après l’installation
En règle générale, plus les profilés sont longs et plus les variations de température sont importantes, plus les joints de dilatation doivent être larges.
Comment calculer l’espace correct entre les profilés ?
Suivez ces étapes pour déterminer le joint de dilatation approprié :
- Identifiez si le profilé est en aluminium ou en acier inoxydable.
- Confirmez la longueur du profilé.
- Mesurez ou estimez la température du profilé lors de l’installation.
- Déterminez la température la plus élevée que le profilé est censé atteindre.
- Repérez ces températures dans le tableau des joints de dilatation correspondant.
- Lisez l’espace recommandé à l’intersection de la température d’installation et de la température maximale.
Exemple : Supposons que vous installiez un profilé en aluminium de 5 000 mm alors que sa température est de 10 °C, et que le profilé puisse atteindre plus tard 70 °C. Vous devez laisser un joint de dilatation de 7 mm entre les profilés adjacents.

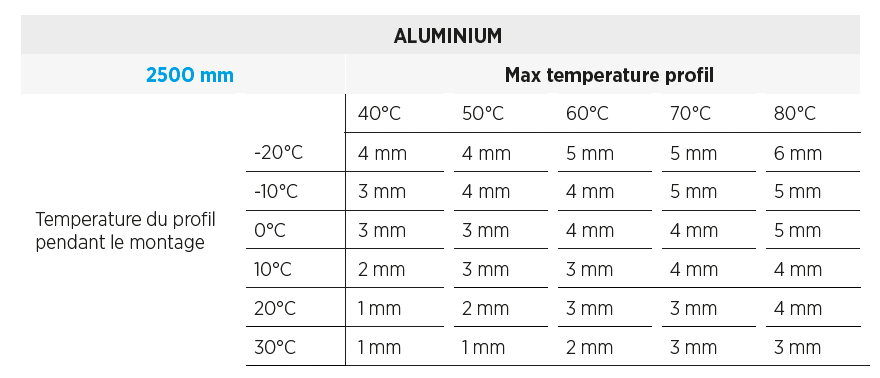

Quel espace faut-il pour un profilé en aluminium de 2 500 mm ?
Utilisez les mesures suivantes pour un profilé en aluminium de 2 500 mm:
Un profilé en aluminium de 2 500 mm nécessite un espace compris entre 1 mm et 6 mm selon les conditions indiquées dans le tableau ONLEVEL.
Exemple : Si le profilé est à 20 °C lors de l’installation et peut atteindre une température maximale de 60 °C, laissez un espace de 3 mm.

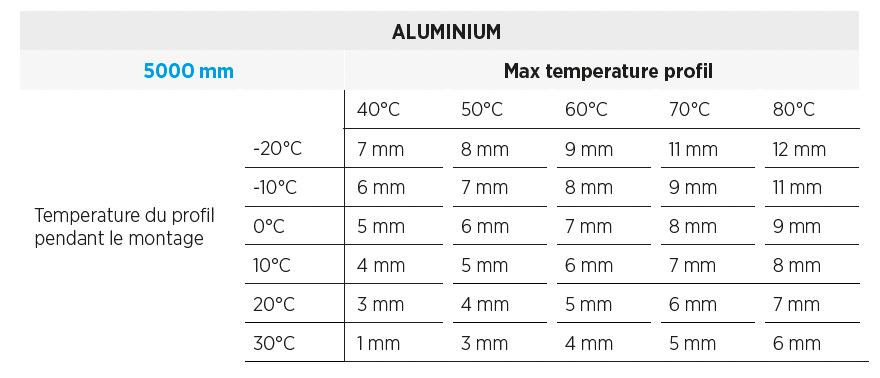

Quel espace faut-il pour un profilé en aluminium de 5 000 mm ?
Les profilés en aluminium plus longs nécessitent plus d’espace pour le mouvement thermique.
Pour un profilé en aluminium de 5 000 mm, l’espace recommandé varie de 1 mm à 12 mm.
Exemple : Un profilé en aluminium de 5 000 mm installé à 0 °C et censé atteindre 80 °C nécessite un espace de 9 mm. En comparaison, le même profilé installé à 30 °C nécessite un espace de 6 mm si sa température maximale reste de 80 °C.

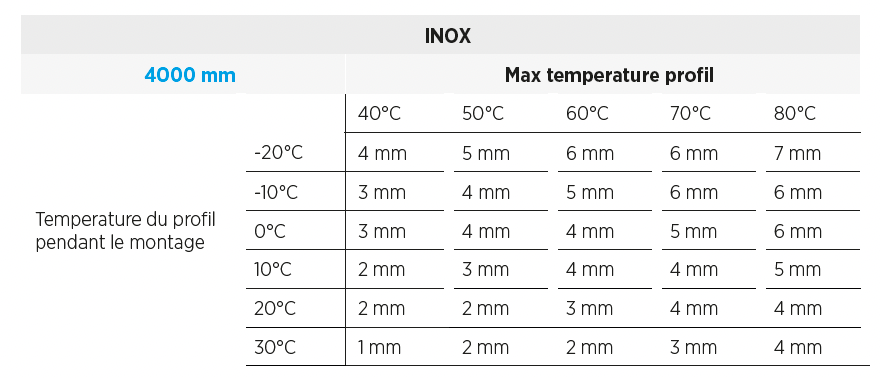

Quel espace faut-il pour un profilé en acier inoxydable de 4 000 mm ?
Utilisez le tableau suivant pour un profilé en acier inoxydable de 4 000 mm :
L’espace recommandé pour un profilé en acier inoxydable de 4 000 mm varie de 1 mm à 7 mm.
Exemple : Si le profilé en acier inoxydable est à 10 °C lors de l’installation et peut atteindre 70 °C, laissez un espace de 4 mm.

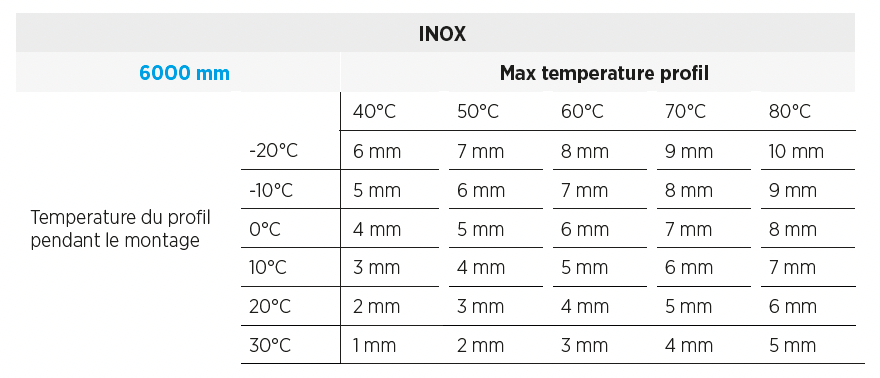

Quel espace faut-il pour un profilé en acier inoxydable de 6 000 mm ?
Pour un profilé en acier inoxydable de 6 000 mm, utilisez ces mesures :
Un profilé en acier inoxydable de 6 000 mm nécessite un espace compris entre 1 mm et 10 mm dans la plage de température indiquée.
Exemple : Un profilé installé à -10 °C et censé atteindre 60 °C nécessite un espace de 7 mm.
Erreurs courantes lors du calcul des joints de dilatation
Utiliser la température de l’air extérieur au lieu de la température du profilé. Le tableau se réfère spécifiquement à la température du profilé lors de l’installation. Un composant métallique stocké en plein soleil, dans un véhicule froid ou à l’intérieur d’un bâtiment chauffé peut ne pas être à la même température que l’air ambiant.
Ignorer la température maximale prévue du profilé. Un profilé installé par une journée fraîche peut devenir beaucoup plus chaud en plein soleil. Votre joint doit tenir compte de la température maximale que le profilé lui-même peut atteindre.
Utiliser le mauvais tableau. N’appliquez pas la mesure d’un matériau ou d’une longueur de profilé à un autre. La source fournit des conseils distincts pour :
- Les profilés en aluminium de 2 500 mm
- Les profilés en aluminium de 5 000 mm
- Les profilés en acier inoxydable de 4 000 mm
- Les profilés en acier inoxydable de 6 000 mm
Supposer qu’un profilé plus long nécessite le même espace. La longueur du profilé affecte considérablement l’espacement recommandé. Pour une température d’installation de -20 °C et une température maximale du profilé de 80 °C, le tableau spécifie :
- 6 mm pour l’aluminium de 2 500 mm
- 12 mm pour l’aluminium de 5 000 mm
- 7 mm pour l’acier inoxydable de 4 000 mm
- 10 mm pour l’acier inoxydable de 6 000 mm
Adaptez toujours le joint au matériau, à la longueur et aux conditions de température réels de votre installation.
Laisser un joint de dilatation correct est une étape simple mais cruciale pour une installation réussie. En permettant aux profilés métalliques de se dilater et de se contracter naturellement, vous aidez à prévenir les problèmes de mouvement, de bruit et d’alignement au fil du temps.
Pour déterminer l’espace correct, tenez toujours compte du matériau du profilé, de sa longueur, de la température d’installation et de la température de fonctionnement maximale prévue. L’utilisation du tableau ONLEVEL approprié pour votre profilé spécifique garantit un espace suffisant pour le mouvement thermique tout en maintenant une installation professionnelle et durable.
