Metalprofiler udvider sig naturligt, når de bliver varmere, og trækker sig sammen, når de bliver koldere. Hvis profiler monteres ved siden af hinanden uden tilstrækkelig afstand, kan de presse mod hinanden, når temperaturen stiger. Det kan føre til forskydninger, påvirke det færdige udseende og endda forårsage høje knæk- eller smældlyde, når metallet bevæger sig.
Den korrekte ekspansionsfuge giver hver profil mulighed for at bevæge sig frit ved temperaturændringer og hjælper dermed med at bevare både installationens udseende og funktion.
Den nødvendige fuge afhænger af fire faktorer:
- Profilmaterialet (aluminium eller rustfrit stål)
- Profillængden
- Profilens temperatur under monteringen
- Den maksimale temperatur, profilen forventes at nå efter monteringen
Som tommelfingerregel gælder, at længere profiler og større temperaturændringer kræver større ekspansionsfuger.
Hvordan beregner du den korrekte fuge mellem profiler?
Følg disse trin for at finde den korrekte ekspansionsfuge:
- Fastslå, om profilen er af aluminium eller rustfrit stål.
- Bekræft profillængden.
- Mål eller vurder profilens temperatur under monteringen.
- Fastlæg den højeste temperatur, profilen forventes at nå.
- Find disse temperaturer i den relevante tabel for ekspansionsfuger.
- Aflæs den anbefalede fuge dér, hvor monteringstemperaturen og den maksimale temperatur krydser hinanden.
Eksempel:Hvis du monterer en 5.000 mm aluminiumsprofil ved en profiltemperatur på 10 °C, og profilen senere kan nå 70 °C, skal du efterlade en ekspansionsfuge på 7 mm mellem de tilstødende profiler.
Hvor stor fuge kræver en 2.500 mm aluminiumsprofil?

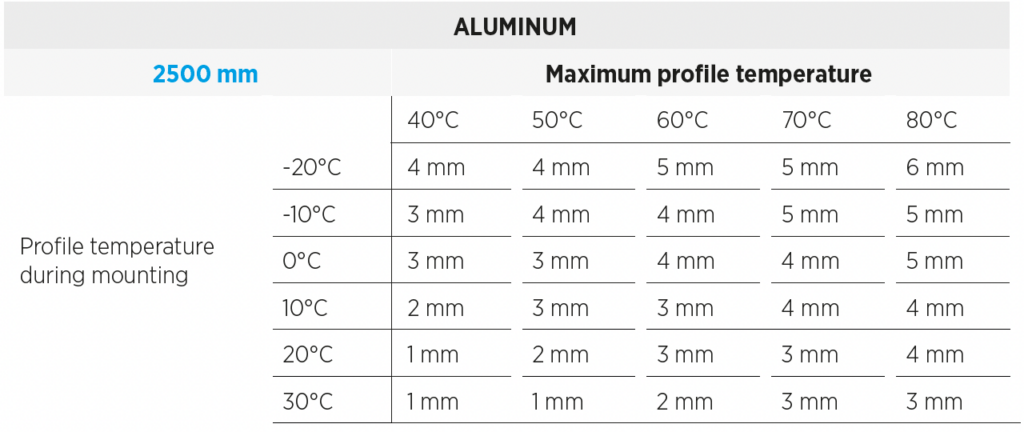

Brug følgende mål for en 2.500 mm aluminiumsprofil:
En 2.500 mm aluminiumsprofil kræver en fuge på mellem 1 mm og 6 mm under de forhold, der er vist i ONLEVEL-tabellen.
Eksempel: Hvis profilen er 20 °C under installationen og kan nå en maksimumtemperatur på 60 °C, skal der efterlades en fuge på 3 mm.
Hvor stor fuge kræver en 5.000 mm aluminiumsprofil?
Længere aluminiumsprofiler kræver mere plads til termisk bevægelse.
For en 5.000 mm aluminiumsprofil ligger den anbefalede fuge mellem 1 mm og 12 mm.
Eksempel:En 5.000 mm aluminiumsprofil, der monteres ved 0 °C og forventes at nå 80 °C, kræver en fuge på 9 mm. Til sammenligning kræver samme profil en fuge på 6 mm, hvis den monteres ved 30 °C og stadig forventes at nå en maksimumtemperatur på 80 °C.
Hvor stor fuge kræver en 4.000 mm profil i rustfrit stål?

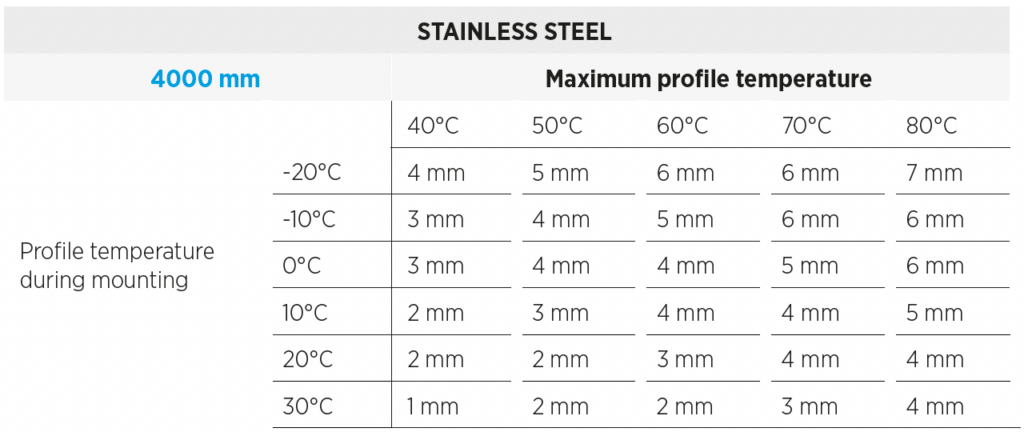

Brug følgende tabel for en 4.000 mm profil i rustfrit stål:
Den anbefalede fuge for en 4.000 mm profil i rustfrit stål ligger mellem 1 mm og 7 mm.
Eksempel: Hvis profilen i rustfrit stål er 10 °C under monteringen og kan nå 70 °C, skal De efterlade en fuge på 4 mm.
Hvilken fuge kræver en 6.000 mm profil i rustfrit stål?

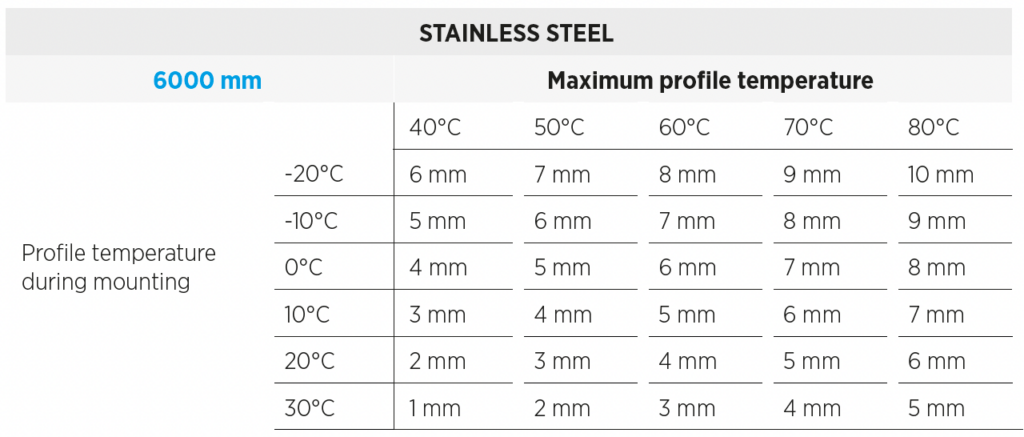

For en 6.000 mm profil i rustfrit stål skal De bruge disse målinger:
En 6.000 mm profil i rustfrit stål kræver en fuge på mellem 1 mm og 10 mm inden for det angivne temperaturområde.
Eksempel: En profil, der monteres ved -10 °C og forventes at nå 60 °C, kræver en fuge på 7 mm.
Almindelige fejl ved beregning af ekspansionsfuger
At bruge udendørsluftens temperatur i stedet for profilens temperatur. Diagrammet henviser specifikt til profilens temperatur under monteringen. En metalkomponent, der har været opbevaret i direkte sollys, i et koldt køretøj eller inde i en opvarmet bygning, kan have en anden temperatur end den omgivende luft.
At ignorere den maksimalt forventede profilt temperatur. En profil, der monteres på en kølig dag, kan blive meget varmere i direkte sollys. Fugen bør tage højde for den maksimale temperatur, som selve profilen kan nå.
At bruge den forkerte tabel. Anvend ikke målingen for ét materiale eller én profillængde på et andet. Kilden giver særskilt vejledning for:
- 2.500 mm aluminiumsprofiler
- 5.000 mm aluminiumsprofiler
- 4.000 mm profiler i rustfrit stål
- 6.000 mm profiler i rustfrit stål
At antage, at en længere profil kræver samme fuge. Profillængden påvirker i væsentlig grad den anbefalede afstand. Ved en monteringstemperatur på -20 °C og en maksimal profilt temperatur på 80 °C angiver diagrammet:
- 6 mm for 2.500 mm aluminium
- 12 mm for 5.000 mm aluminium
- 7 mm for 4.000 mm rustfrit stål
- 10 mm for 6.000 mm rustfrit stål
Tilpas altid fugen til installationens faktiske materiale-, længde- og temperaturforhold.
At efterlade den korrekte ekspansionsfuge er en enkel, men vigtig del af en vellykket montering. Ved at lade metalprofiler udvide sig og trække sig sammen naturligt kan De medvirke til at forebygge bevægelse, støj og justeringsproblemer over tid.
For at fastlægge den korrekte fuge skal De altid tage højde for profilmateriale, længde, monteringstemperatur og den maksimalt forventede driftstemperatur. Ved at bruge den korrekte ONLEVEL-tabel til Deres specifikke profil sikrer De tilstrækkelig plads til termisk bevægelse, samtidig med at De opretholder en professionel og holdbar installation.
