Metallprofile dehnen sich bei Erwärmung aus und ziehen sich bei Abkühlung zusammen. Werden aneinanderstoßende Profile ohne ausreichend Abstand montiert, können sie bei steigenden Temperaturen gegeneinander drücken. Das kann zu Versatz führen, die Optik der fertigen Ausführung beeinträchtigen und sogar laute Knack- oder Ploppgeräusche verursachen, wenn sich das Metall bewegt.
Die richtige Montageabstände ermöglicht es jedem Profil, sich bei Temperaturänderungen frei zu bewegen – und trägt so dazu bei, sowohl Optik als auch Funktion der Montage zu erhalten.
Der erforderliche Abstand hängt von vier Faktoren ab:
- Das Profilmaterial (Aluminium oder Edelstahl)
- Die Profillänge
- Die Profiltemperatur während der Montage
- Die maximale Temperatur, die das Profil nach der Montage voraussichtlich erreicht
Als Faustregel gilt: Längere Profile und größere Temperaturänderungen erfordern größere Dehnfugen.
Wie berechnen Sie den richtigen Abstand zwischen Profilen?
Gehen Sie wie folgt vor, um die richtige Dehnfuge zu bestimmen:
- Stellen Sie fest, ob das Profil aus Aluminium oder Edelstahl besteht.
- Bestätigen Sie die Profillänge.
- Messen oder schätzen Sie die Profiltemperatur während der Montage.
- Bestimmen Sie die höchste Temperatur, die das Profil voraussichtlich erreichen wird.
- Suchen Sie diese Temperaturen in der passenden Dehnfugen-Tabelle.
- Lesen Sie den empfohlenen Abstand an der Schnittstelle von Montagetemperatur und Maximaltemperatur ab.
Beispiel: Angenommen, Sie montieren ein 5.000 mm Aluminiumprofil bei einer Profiltemperatur von 10°C, und das Profil könnte später 70°C erreichen. Dann sollten Sie zwischen aneinanderstoßenden Profilen eine Montageabstände von 7 mm lassen.

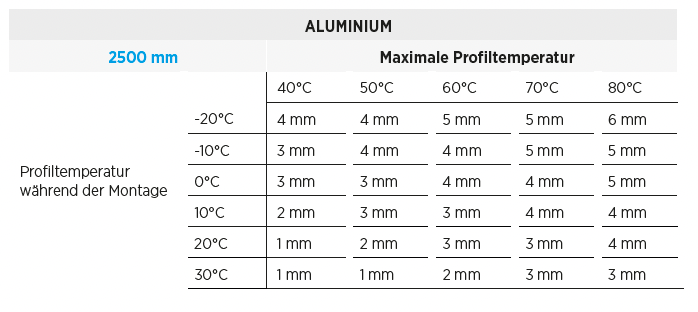

Welche Montageabstände benötigt ein 2.500 mm Aluminiumprofil?
Verwenden Sie für ein 2.500 mm Aluminiumprofil die folgenden Werte:
Ein 2.500 mm Aluminiumprofil benötigt unter den im ONLEVEL-Diagramm dargestellten Bedingungen einen Abstand zwischen 1 mm und 6 mm.
Beispiel: Wenn das Profil bei der Montage 20°C hat und eine maximale Temperatur von 60°C erreichen kann, lassen Sie eine Fuge von 3 mm.

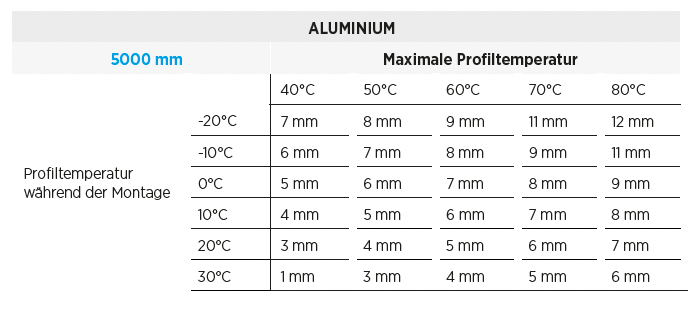

Welche Montageabstände benötigt ein 5.000 mm Aluminiumprofil?
Längere Aluminiumprofile benötigen mehr Spielraum für thermische Bewegung.
Für ein 5.000 mm Aluminiumprofil liegt der empfohlene Abstand zwischen 1 mm und 12 mm.
Beispiel: Ein 5.000 mm Aluminiumprofil, das bei 0°C montiert wird und voraussichtlich 80°C erreicht, benötigt eine Fuge von 9 mm. Zum Vergleich: Dasselbe Profil, bei 30°C montiert, benötigt eine Fuge von 6 mm, wenn die Maximaltemperatur weiterhin 80°C beträgt.

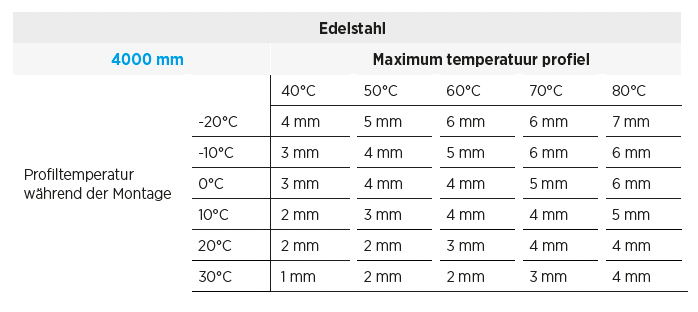

Welche Montageabstände benötigt ein 4.000 mm Edelstahlprofil?
Verwenden Sie für ein 4.000 mm Edelstahlprofil die folgende Tabelle:
Der empfohlene Abstand für ein 4.000 mm Edelstahlprofil liegt zwischen 1 mm und 7 mm.
Beispiel: Wenn das Edelstahlprofil bei der Montage 10°C hat und 70°C erreichen kann, lassen Sie eine Fuge von 4 mm.

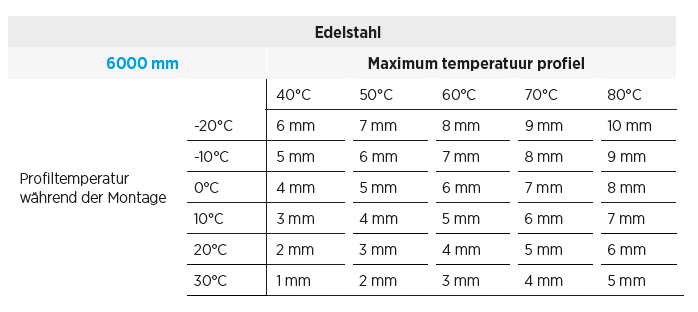

Welche Montageabstände benötigt ein 6.000 mm Edelstahlprofil?
Für ein 6.000 mm Edelstahlprofil verwenden Sie diese Werte:
Ein 6.000 mm Edelstahlprofil benötigt im angegebenen Temperaturbereich einen Abstand zwischen 1 mm und 10 mm.
Beispiel: Ein Profil, das bei -10°C montiert wird und voraussichtlich 60°C erreicht, benötigt eine Fuge von 7 mm.
Häufige Fehler bei der Berechnung von Montageabstände
Verwendung der Außenlufttemperatur statt der Profiltemperatur. Das Diagramm bezieht sich ausdrücklich auf die Profiltemperatur während der Montage. Ein Metallbauteil, das in direkter Sonne gelagert wurde, in einem kalten Fahrzeug lag oder sich in einem beheizten Gebäude befand, hat möglicherweise nicht dieselbe Temperatur wie die Umgebungsluft.
Ignorieren der maximal zu erwartenden Profiltemperatur. Ein Profil, das an einem kühlen Tag montiert wird, kann in direkter Sonneneinstrahlung deutlich heißer werden. Ihre Fuge sollte die maximale Temperatur berücksichtigen, die das Profil selbst erreichen kann.
Verwendung der falschen Tabelle. Übertragen Sie die Werte nicht von einem Material oder einer Profillänge auf ein anderes. Die Quelle enthält separate Angaben für:
- 2.500 mm Aluminiumprofile
- 5.000 mm Aluminiumprofile
- 4.000 mm Edelstahlprofile
- 6.000 mm Edelstahlprofile
Annahme, dass ein längeres Profil dieselbe Fuge benötigt. Die Profillänge beeinflusst den empfohlenen Abstand maßgeblich. Bei einer Montagetemperatur von -20°C und einer maximalen Profiltemperatur von 80°C gibt das Diagramm an:
- 6 mm für 2.500 mm Aluminium
- 12 mm für 5.000 mm Aluminium
- 7 mm für 4.000 mm Edelstahl
- 10 mm für 6.000 mm Edelstahl
Passen Sie die Fuge immer an das tatsächliche Material, die Länge und die Temperaturbedingungen Ihrer Montage an.
Die richtige Montageabstände zu lassen, ist ein einfacher, aber wichtiger Bestandteil einer erfolgreichen Montage. Indem Sie Metallprofilen erlauben, sich natürlich auszudehnen und zusammenzuziehen, helfen Sie, Bewegungen, Geräusche und Ausrichtungsprobleme im Laufe der Zeit zu vermeiden.
Um den richtigen Abstand zu bestimmen, berücksichtigen Sie stets Material, Länge, Montagetemperatur und die maximal zu erwartende Betriebstemperatur des Profils. Wenn Sie die passende ONLEVEL-Tabelle für Ihr konkretes Profil verwenden, stellen Sie sicher, dass ausreichend Raum für thermische Bewegung vorhanden ist – bei gleichzeitig professioneller, langlebiger Montage.
