Metalen profielen zetten van nature uit als ze opwarmen en krimpen als ze afkoelen. Als aangrenzende profielen worden geïnstalleerd zonder voldoende ruimte ertussen, kunnen ze tegen elkaar drukken als de temperatuur stijgt. Dit kan leiden tot scheefstand, het uiterlijk beïnvloeden en zelfs harde krakende of knallende geluiden veroorzaken wanneer het metaal beweegt.
De juiste uitzettingsvoeg zorgt ervoor dat elk profiel vrij kan bewegen bij temperatuurwisselingen, wat helpt om zowel het uiterlijk als de prestaties van de installatie te behouden.
De vereiste voeg hangt af van vier factoren:
- Het materiaal van het profiel (aluminium of roestvrij staal)
- De lengte van het profiel
- De temperatuur van het profiel tijdens de installatie
- De maximale temperatuur die het profiel naar verwachting zal bereiken na installatie
Als algemene regel geldt: langere profielen en grotere temperatuurwisselingen vereisen grotere uitzettingsvoegen.
Hoe berekent u de juiste voeg tussen profielen?
Volg deze stappen om de juiste uitzettingsvoeg te bepalen:
- Stel vast of het profiel van aluminium of roestvrij staal is.
- Bevestig de lengte van het profiel.
- Meet of schat de temperatuur van het profiel tijdens de installatie.
- Bepaal de hoogste temperatuur die het profiel naar verwachting zal bereiken.
- Zoek deze temperaturen op in de juiste tabel voor uitzettingsvoegen.
- Lees de aanbevolen voeg af op het snijpunt van de installatietemperatuur en de maximale temperatuur.
Voorbeeld: Stel dat u een aluminium profiel van 5.000 mm installeert wanneer de temperatuur 10°C is, en het profiel later 70°C zou kunnen bereiken. U moet dan een uitzettingsvoeg van 7 mm aanhouden tussen aangrenzende profielen.
Welke voeg heeft een aluminium profiel van 2.500 mm nodig?

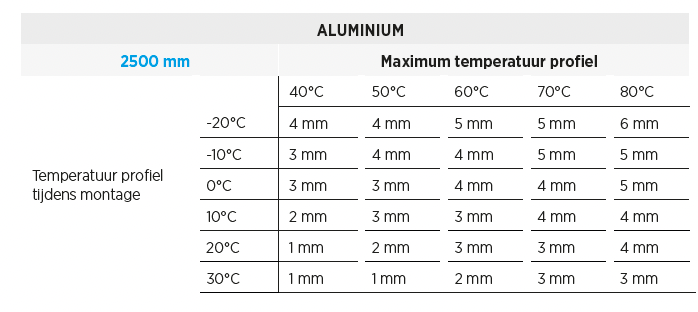

Gebruik de volgende afmetingen voor een aluminium profiel van 2.500 mm:
Een aluminium profiel van 2.500 mm vereist een voeg tussen 1 mm en 6 mm onder de omstandigheden die in de ONLEVEL-tabel worden getoond.
Voorbeeld: Als het profiel 20°C is tijdens de installatie en een maximale temperatuur van 60°C kan bereiken, houd dan een voeg van 3 mm aan.

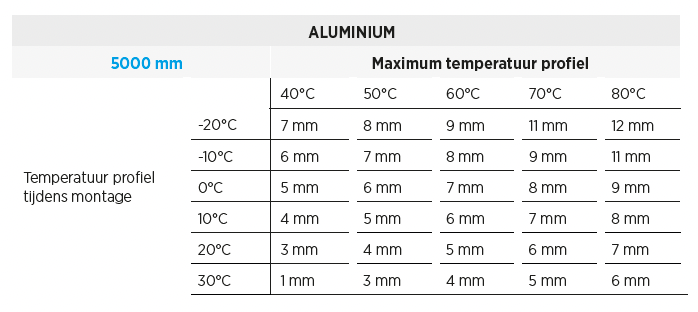

Welke voeg heeft een aluminium profiel van 5.000 mm nodig?
Langere aluminium profielen vereisen meer ruimte voor thermische beweging.
Voor een aluminium profiel van 5.000 mm varieert de aanbevolen voeg van 1 mm tot 12 mm.
Voorbeeld: Een aluminium profiel van 5.000 mm dat bij 0°C wordt geïnstalleerd en naar verwachting 80°C zal bereiken, heeft een voeg van 9 mm nodig. Ter vergelijking: hetzelfde profiel geïnstalleerd bij 30°C vereist een voeg van 6 mm als de maximale temperatuur nog steeds 80°C zal zijn.
Welke voeg heeft een roestvrijstalen profiel van 4.000 mm nodig?

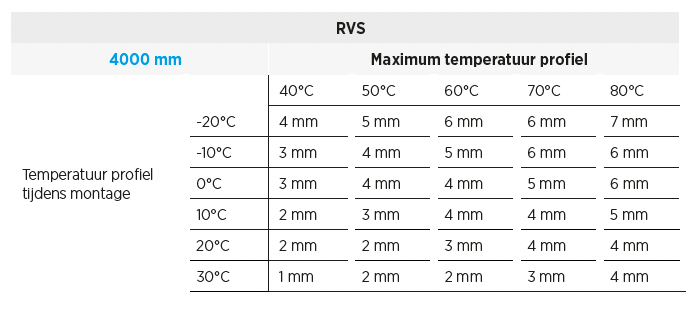

Gebruik de volgende tabel voor een roestvrijstalen profiel van 4.000 mm:
De aanbevolen voeg voor een roestvrijstalen profiel van 4.000 mm varieert van 1 mm tot 7 mm.
Voorbeeld: Als het roestvrijstalen profiel 10°C is tijdens de installatie en 70°C zou kunnen bereiken, houd dan een voeg van 4 mm aan.
Welke voeg heeft een roestvrijstalen profiel van 6.000 mm nodig?

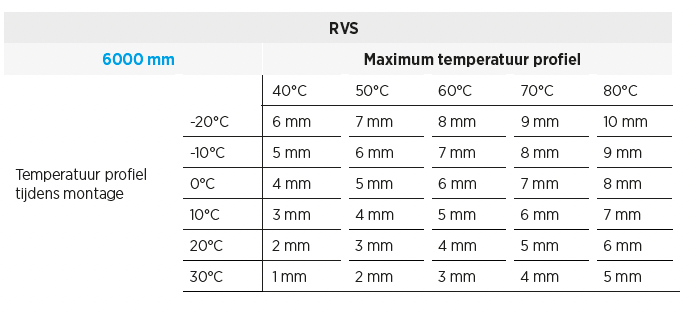

Gebruik voor een roestvrijstalen profiel van 6.000 mm deze afmetingen:
Een roestvrijstalen profiel van 6.000 mm vereist een voeg tussen 1 mm and 10 mm binnen het aangegeven temperatuurbereik.
Voorbeeld: Een profiel dat bij -10°C is geïnstalleerd en naar verwachting 60°C zal bereiken, heeft een voeg van 7 mm nodig.
Veelgemaakte fouten bij het berekenen van uitzettingsvoegen
De buitenluchttemperatuur gebruiken in plaats van de profieltemperatuur. De tabel verwijst specifiek naar de profieltemperatuur tijdens de installatie. Een metalen onderdeel dat in direct zonlicht, in een koud voertuig of in een verwarmd gebouw is opgeslagen, heeft mogelijk niet dezelfde temperatuur als de omgevingslucht.
De maximaal verwachte profieltemperatuur negeren. Een profiel dat op een koele dag wordt geïnstalleerd, kan in direct zonlicht veel warmer worden. Uw voeg moet rekening houden met de maximale temperatuur die het profiel zelf kan bereiken.
De verkeerde tabel gebruiken. Pas de afmeting voor het ene materiaal of de ene profiellengte niet toe op een andere. De bron biedt afzonderlijke richtlijnen voor:
- Aluminium profielen van 2.500 mm
- Aluminium profielen van 5.000 mm
- Roestvrijstalen profielen van 4.000 mm
- Roestvrijstalen profielen van 6.000 mm
Ervant uitgaan dat een langer profiel dezelfde voeg nodig heeft. De profiellengte is wezenlijk van invloed op de aanbevolen tussenruimte. Bij een installatietemperatuur van -20°C en een maximale profieltemperatuur van 80°C geeft de tabel het volgende aan:
- 6 mm voor 2.500 mm aluminium
- 12 mm voor 5.000 mm aluminium
- 7 mm voor 4.000 mm roestvrij staal
- 10 mm voor 6.000 mm roestvrij staal
Stem de voeg altijd af op het werkelijke materiaal, de lengte en de temperatuuromstandigheden van uw installatie.
Het aanhouden van de juiste uitzettingsvoeg is een eenvoudig maar belangrijk onderdeel van een succesvolle installatie. Door metalen profielen op natuurlijke wijze te laten uitzetten en krimpen, kunt u beweging, geluid en uitlijningsproblemen op de lange termijn helpen voorkomen.
Om de juiste voeg te bepalen, moet u altijd rekening houden met het materiaal van het profiel, de lengte, de installatietemperatuur en de maximaal verwachte bedrijfstemperatuur. Door de juiste ONLEVEL-tabel voor uw specifieke profiel te gebruiken, zorgt u voor voldoende ruimte voor thermische beweging terwijl u een professionele, duurzame installatie behoudt.
