Wenn Sie ein Glasgeländer ausschreiben, werden Sie schnell feststellen, dass die Auswahl des Glases nur ein Teil des Prozesses ist. Ebenso wichtig ist die Entscheidung, wie das Geländer am Bauwerk befestigt wird.
Die Befestigungsart beeinflusst weit mehr als nur die Optik. Sie wirkt sich auf die Tragfähigkeit, Abdichtung, Entwässerung, Montagemethoden, Wartungszugang und sogar darauf aus, wie viel nutzbare Fläche auf einem Balkon oder einer Terrasse verbleibt. Die falsche Befestigungsmethode kann zu Montageproblemen, beeinträchtigter Abdichtung, unnötigen statischen Zusatzarbeiten oder zu einem Ergebnis führen, das nicht der Vision des Architekten entspricht.
Bei ONLEVEL liefern wir Glasgeländersysteme für Wohn-, Gewerbe- und öffentliche Projekte in ganz Europa. Eine der ersten Entscheidungen bei der Systemauswahl ist die Festlegung der am besten geeigneten Befestigungsart für die Gebäudestruktur und die vorgesehene Nutzung.

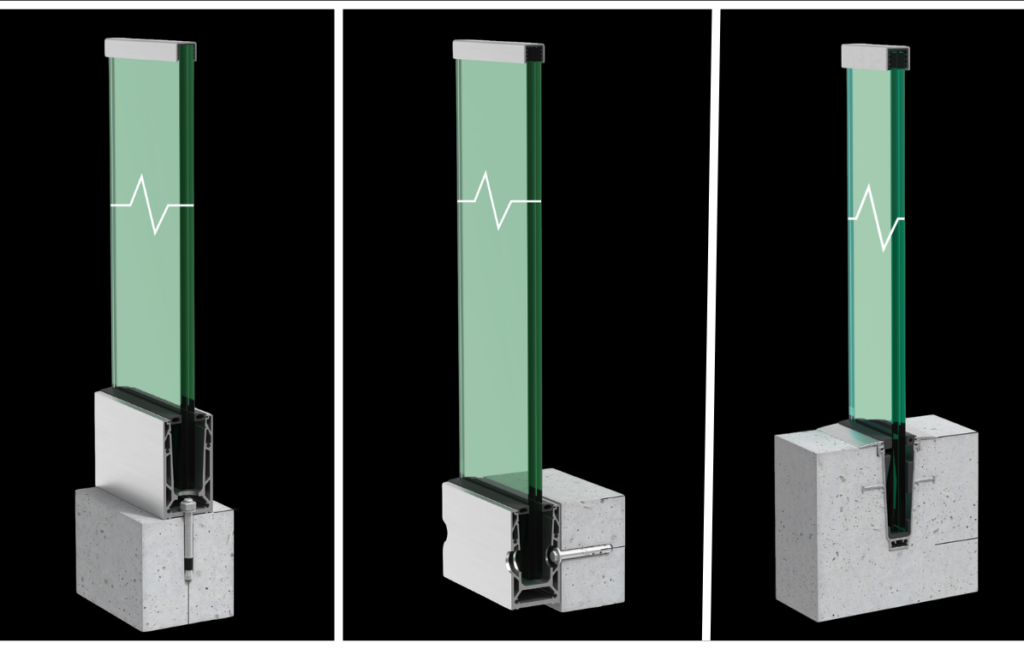

In diesem Leitfaden erfahren Sie, was Befestigungsarten sind, die wichtigsten Unterschiede zwischen oben montierter, seitlich montierter und eingelassener Montage, wann welche Option am besten geeignet ist und welche ONLEVEL Systeme für die jeweilige Anwendung ausgelegt sind.
Was ist die Befestigungsart?
Die Befestigungsart definiert, wie und wo das Basisprofil eines Glasgeländers an der tragenden Struktur befestigt wird. Sie bezieht sich nicht auf das Glas selbst, sondern auf die Verbindung zwischen Aluminiumprofil und Bauwerk.
Diese Wahl beeinflusst das architektonische Erscheinungsbild, die Tragfähigkeit, Abdichtung und Entwässerung, die Montagemethode, den Balkon-, Terrassen-, Treppen- oder Dachaufbau, die langfristige Wartung sowie die verfügbare Bodenfläche.
Obwohl die Befestigungsart oft als architektonische Entscheidung betrachtet wird, ist sie aus statischer Sicht ebenso wichtig. Das gewählte System muss mit dem tragenden Untergrund, der Geometrie der Deckenstirn, den Abdichtungslagen, dem Dämmaufbau, den erforderlichen Linienlasten, der Windexposition, der Glashöhe und der verfügbaren Befestigungstiefe abgestimmt werden.
Wenn diese Faktoren früh im Planungsprozess berücksichtigt werden, lassen sich technische Risiken reduzieren und kostspielige Änderungen während der Bauausführung vermeiden.
Was ist ein oben montiertes Glasgeländer?
Ein oben montiertes Glasgeländer wird direkt auf der horizontalen Oberfläche einer Betonplatte, Stahlkonstruktion, Attika oder einem erhöhten Aufkantungsbereich befestigt. Das Aluminium-Basisprofil sitzt oben auf der Struktur, wobei die Anker vertikal in den tragenden Untergrund gesetzt werden.
Dies ist eine der am häufigsten ausgeschriebenen Befestigungsarten, da die Montage in der Regel unkompliziert ist. Monteure haben von oben direkten Zugang zu den Befestigungspunkten, was die Installation beschleunigt und eine spätere Wartung bei Bedarf vereinfacht.
Oben montierte Systeme werden häufig eingesetzt für: Balkone, Dachterrassen, Außenterrassen, Treppenpodeste, Betonkonstruktionen, Stahlrahmenbauten.
Wenn es die architektonischen Oberflächen zulassen, kann das Profil auch in den Bodenaufbau eingelassen werden, sodass oberhalb der fertigen Oberfläche nur das Glas sichtbar bleibt – für ein klareres, minimalistisches Erscheinungsbild.
Vorteile der oberen Montage
Oben montierte Systeme werden häufig gewählt, weil sie: eine hervorragende statische Leistungsfähigkeit bieten, die Montage vereinfachen, eine unkomplizierte Inspektion und Wartung ermöglichen, für eine breite Palette tragender Untergründe geeignet sind und entweder sichtbar bleiben oder im Bodenbelag verdeckt werden können.
Der wichtigste Punkt ist, dass das Profil einen Teil der Gehfläche einnimmt, was die nutzbare Bodenfläche auf schmalen Balkonen oder Terrassen leicht reduzieren kann.
ONLEVEL Lösungen für obere Montage
Translevel Systeme: Die folgenden oben montierten Profile verwenden das Flex-Fit-Justiersystem:
TL-6500, TL-1010, TL-3010, TL-3080, TL-3120, TL-4010, TL-5010, TL-6020, TL-6030, TL-6080
TURBOFLEX Systeme: Die folgenden oben montierten Profile verwenden das TURBOFLEX-Justiersystem:
TF-3620 und TF-6620
Das am besten geeignete System sollte entsprechend der erforderlichen Linienlast, Glasspezifikation, tragenden Struktur, Befestigungsanordnung, Montagezugänglichkeit und den geltenden Bauvorschriften ausgewählt werden.
Was ist ein seitlich montiertes Glasgeländer?
Ein seitlich montiertes Glasgeländer wird an der vertikalen Fläche einer Betonplatte, Balkonkante, eines Trägers, einer Treppenwange oder einer tragenden Stahlkonstruktion befestigt. Statt in die Oberseite zu verankern, wird das Aluminium-Basisprofil horizontal in die Seite der tragenden Struktur befestigt.
Diese Befestigungsart ist bei Balkonen und Terrassen beliebt, weil die gesamte Gehfläche frei bleibt. Durch das Verlegen des Basisprofils außerhalb der Deckenstirn können Architekten die nutzbare Bodenfläche maximieren und gleichzeitig eine saubere, durchgehende Oberfläche über Balkon oder Terrasse erhalten.
Seitlich montierte Systeme werden häufig ausgeschrieben für:
- Wohnbalkone
- Wohnanlagen
- Gewerbliche Terrassen
- Treppenhäuser
- Zwischengeschosse
- Stahlrahmenkonstruktionen
Da die Befestigungen in die Deckenstirn gesetzt werden, ist eine sorgfältige statische Planung unerlässlich. Die tragende Struktur muss ausreichende Randabstände, Befestigungstiefe und Tragfähigkeit bieten, um die durch das Glasgeländer erzeugten horizontalen Kräfte sicher aufzunehmen.
Vorteile der seitlichen Montage
Ein seitlich montiertes System wird häufig gewählt, weil es:
- Die nutzbare Balkon- oder Terrassenfläche maximiert
- Den Bodenbelag vollständig ununterbrochen lässt
- Ein klares architektonisches Erscheinungsbild schafft
- Ermöglicht, dass das Glas eng an der Gebäudefassade ausgerichtet werden kann
- Abdichtungsdetails auf der Gehfläche vereinfachen kann
Allerdings kann die Montage komplexer sein als bei der oberen Montage. Monteure benötigen einen sicheren Zugang zur Deckenstirn, und der Tragwerksplaner muss bestätigen, dass die Kante die erforderlichen Befestigungen und Bemessungslasten sicher aufnehmen kann.
ONLEVEL Lösungen für seitliche Montage
Für seitliche Montagen steht eine Reihe von Basisprofilen für Glasgeländer zur Verfügung, wobei unterschiedliche Systeme dafür ausgelegt sind,
verschiedene statische Anforderungen, Glasspezifikationen, Lastbedingungen und Montagemethoden zu erfüllen.
Translevel Systeme: Die folgenden seitlich montierten Profile verwenden das Flex-Fit-Justiersystem:
TL-3011, TL-3121, TL-6021, TL-6081, TL-3031
TURBOFLEX Systeme: Die folgenden seitlich montierten Profile verwenden das TURBOFLEX-Justiersystem:
TF-3621 und TF-6621
Das am besten geeignete System sollte entsprechend der erforderlichen Linienlast, Glasspezifikation, tragenden Struktur, Befestigungsanordnung, Montagezugänglichkeit und den geltenden Bauvorschriften ausgewählt werden.

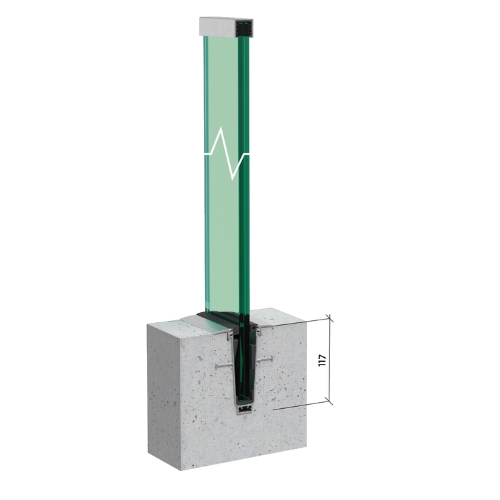

Was ist ein eingelassenes Glasgeländer?
Bei einem eingelassenen Glasgeländer wird das Aluminium-Basisprofil teilweise oder vollständig in den Bodenaufbau integriert, sodass das Profil nach Einbau der umliegenden Oberflächen verdeckt ist.
Im fertigen Zustand ragt nur das Glas über die fertige Fußbodenhöhe hinaus – für die klare, rahmenlose Optik, die häufig mit hochwertigen Architekturprojekten verbunden wird.
Diese Befestigungsart wird häufig ausgeschrieben für:
- Luxuriöse Wohnbauprojekte
- Hotels
- Gewerbegebäude
- Dachterrassen
- Hochwertige zeitgenössische Architektur
Warum eine eingelassene Montage wählen?
Eine eingelassene Montage bietet eines der optisch eindrucksvollsten Ergebnisse. Durch das Verdecken des Aluminiumprofils im Bodenaufbau liegt der Fokus vollständig auf dem Glas – für ununterbrochene Ausblicke und eine minimalistische architektonische Ästhetik. Diese optische Schlichtheit erfordert jedoch deutlich mehr Planung als sichtbare Systeme.
Erfolgreiche eingelassene Montagen hängen von einer frühen Abstimmung zwischen Architekt, Tragwerksplaner, Abdichtungsunternehmen und Geländerlieferant ab.
Der verdeckte Kanal muss ausreichenden Zugang bieten für: Glasmontage und Justierung, späteren Glasaustausch, Wartung und Entwässerung. Das Wassermanagement ist besonders wichtig. Ohne geeignete Entwässerungswege kann sich in verdeckten Kanälen Wasser stauen, was die Abdichtungsleistung und die langfristige Dauerhaftigkeit beeinträchtigen kann.
Aus diesem Grund sollte die Entwässerungsplanung immer Teil der initialen Detailplanung sein und nicht erst nachträglich berücksichtigt werden.
ONLEVEL Systeme für eingelassene Glasgeländer
Die richtige Befestigungsart für Glasgeländer wählen
Die Auswahl der richtigen Befestigungsart ist weit mehr als die Entscheidung, wo das Aluminiumprofil sitzt. Die Befestigungsmethode beeinflusst die Tragfähigkeit, Optik, Abdichtung, Entwässerung, den Montageablauf und die langfristige Wartung des gesamten Geländersystems.
Ob Sie eine oben montierte, seitlich montierte oder eingelassene Installation wählen – die beste Lösung hängt von der Struktur Ihres Projekts, dem verfügbaren Befestigungsuntergrund, den architektonischen Zielen und den erforderlichen Linienlasten ab.
Bei ONLEVEL arbeiten wir mit Architekten, Ingenieuren, Verarbeitern und Monteuren zusammen, um Glasgeländersysteme zu spezifizieren, die sowohl statische Anforderungen als auch Designansprüche erfüllen. Wenn Sie die Befestigungsstrategie früh im Planungsprozess berücksichtigen, können Sie kostspielige Änderungen auf der Baustelle vermeiden, die Montage vereinfachen und ein saubereres Endergebnis erzielen.
Der nächste Schritt ist die Festlegung der richtigen Bemessungslasten. Ein strukturierter Ansatz zur Lastbewertung hilft sicherzustellen, dass das Geländersystem normkonform, effizient, geeignet und für den vorgesehenen Einsatzfall ausgelegt ist. Lesen Sie unseren Leitfaden „So bestimmen Sie Linienlasten und Windlasten für Glasgeländer“.
