Wenn du ein Glasgeländer auswählst, besteht eine der ersten Herausforderungen darin, die korrekten Konstruktionslasten zu bestimmen. Wenn du das falsch machst, riskierst du fehlgeschlagene Konformitätsprüfungen, Umgestaltungen und kostspielige Projektverzögerungen.
Welche Streckenlast gilt also für dein Geländer? Und wann musst du die Windlast berücksichtigen?
Bei den meisten Projekten entsteht diese Verwirrung schon früh, vor allem, wenn die wichtigsten Details noch nicht festgelegt sind.
Um den richtigen Ladebedarf zu ermitteln, brauchst du nur drei Informationen.
Die 3 Schlüsselfragen, die die Lastanforderungen definieren
Bevor du etwas berechnest, beantworte diese drei Fragen:
1. Ist die Brüstung innen oder außen?
Damit wird festgelegt, ob die Windlast gilt.
- Innengeländer sind konzipiert für:
- Außengeländer müssen ebenfalls widerstandsfähig sein:
Da der Wind über die gesamte Fläche wirkt, kann er manchmal für die Bemessung der Streckenlast ausschlaggebend sein, insbesondere bei exponierten oder erhöhten Gebäuden.

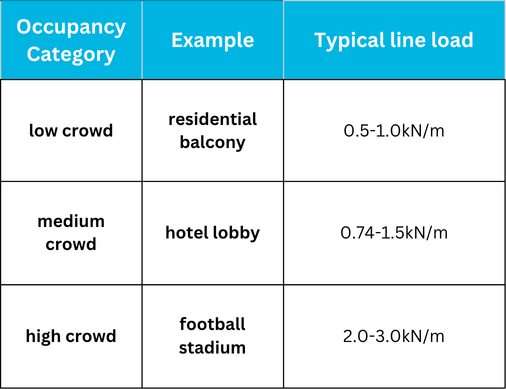

2. Was ist die Belegungskategorie?
Dies definiert die Streckenlast (horizontale Last, die am oberen Ende der Barriere aufgebracht wird).
Eine Linienlast stellt die Kraft dar, die von Personen ausgeht, die sich gegen die Brüstung lehnen oder schieben, und ist in EN 1991-1-1 (Eurocode 1) definiert .
Die erforderliche Belastung hängt von der Gebäudenutzung ab:
Die genaue Bemessungslast muss dem jeweiligen nationalen Anhang entnommen werden, in dem die in den einzelnen Ländern verwendeten Werte festgelegt sind.
3. In welchem Land befindet sich das Projekt?
Die Eurocodes geben den Rahmen vor, aber die nationalen Anhänge legen die tatsächlichen Werte für die Planung fest.
Dazu gehören:
- Netzlastwerte
- Winddruckwerte
- Sicherheitsfaktoren
Daher kann ein und dieselbe Geländerkonstruktion je nach Standort unterschiedliche Belastungen erfordern.
Diese drei Antworten zusammen definieren die Belastungsanforderungen für die meisten Glasbalustradenprojekte.
Wie die Windlast ermittelt wird (nur Außengeländer)
Für externe Systeme wird die Windlast nach EN 1991-1-4 (Eurocode 1 – Wind Actions) berechnet.
Der Winddruck hängt ab von:
Primäre Faktoren
- Gebäudehöhe
- Gelände (städtisch, offen, küstennah)
- Exposition gegenüber Wind
Sekundäre Faktoren
- Geografischer Standort
- Lokales Windklima
- Position am Gebäude (Kanten, Ecken, Dachebenen)
Die Windlast steigt in der Regel mit:
- Höhe über dem Boden
- Exposition gegenüber offenem Gelände
- Standort an Gebäudekanten oder -ecken
Beispiel:
- Hochhausbalkon an der Küste → hohe Windlast
- Geschützter Innenhof → geringere Windlast
Typische Windlasten für Geländer liegen oft im Bereich von 0,5 bis 1,5 kN/m², aber das sollte nur als Richtwert betrachtet werden. Die tatsächlichen Windlasten müssen auf der Grundlage der Projektbedingungen und des geltenden nationalen Anhangs berechnet werden .
Die Windbelastung ist projektspezifisch und erfordert oft bautechnischen Input.
Welche Informationen du brauchst, um Lasten zu definieren
Um die drei Fragen zu beantworten und die Lasten genau zu definieren, brauchst du:
- Projektstandort (Land und Windexposition)
- Interne oder externe Anwendung
- Kategorie der Gebäudenutzung
- Höhe über dem Boden
- Umliegendes Terrain
- Art des Geländersystems (z. B. rahmenlos, mit Sockel)
Wenn du diese Informationen frühzeitig zur Verfügung stellst, können die Lasten richtig definiert werden und spätere Umplanungen vermieden werden.
Wie man Glasbalustraden beim ersten Mal richtig belastet
Die Ermittlung der richtigen Lasten für eine Glasbalustrade muss nicht übermäßig komplex sein, aber sie erfordert von Anfang an die richtigen Angaben.
Indem du eindeutig festlegst, ob es sich um eine Innen- oder Außenbrüstung handelt, die zutreffende Nutzungskategorie bestimmst und den entsprechenden nationalen Anhang bestätigst, schaffst du die Grundlage für alle Belastungsanforderungen. Anhand von projektspezifischen Faktoren wie Höhe, Exposition und Gelände lassen sich die Windlasten bei Bedarf genau einschätzen.
Wenn diese Elemente frühzeitig im Planungsprozess berücksichtigt werden, verringert sich das Risiko einer Unterplanung, von Problemen mit der Einhaltung von Vorschriften und einer kostspieligen Umplanung erheblich.
Durch einen strukturierten Ansatz bei der Definition der Lasten wird sichergestellt, dass die Glasgeländersysteme nicht nur den Vorschriften entsprechen, sondern auch effizient und für die vorgesehene Anwendung geeignet sind.
