Bij het specificeren van een glazen balustrade is een van de eerste vragen vaak:
“Hoe dik moet het glas zijn?”
Het is een belangrijke vraag, maar de glasdikte alleen bepaalt niet of een balustrade correct zal presteren.
Een dikker glaspaneel zorgt over het algemeen voor een grotere stijfheid, maar de prestaties van de voltooide balustrade hangen ook af van het steunprofiel, de verankering, de ondergrond, de bevestigingsgeometrie, de projectbelastingen, de windbelasting en de geteste configuratie van het volledige systeem.
Dit is de reden waarom twee balustrades met exact dezelfde glasdikte heel verschillend kunnen presteren.
Om te begrijpen waarom, helpt het om de balustrade te bekijken als één structureel systeem in plaats van een verzameling afzonderlijke componenten.
1. Glasdikte is slechts één onderdeel van het structurele systeem

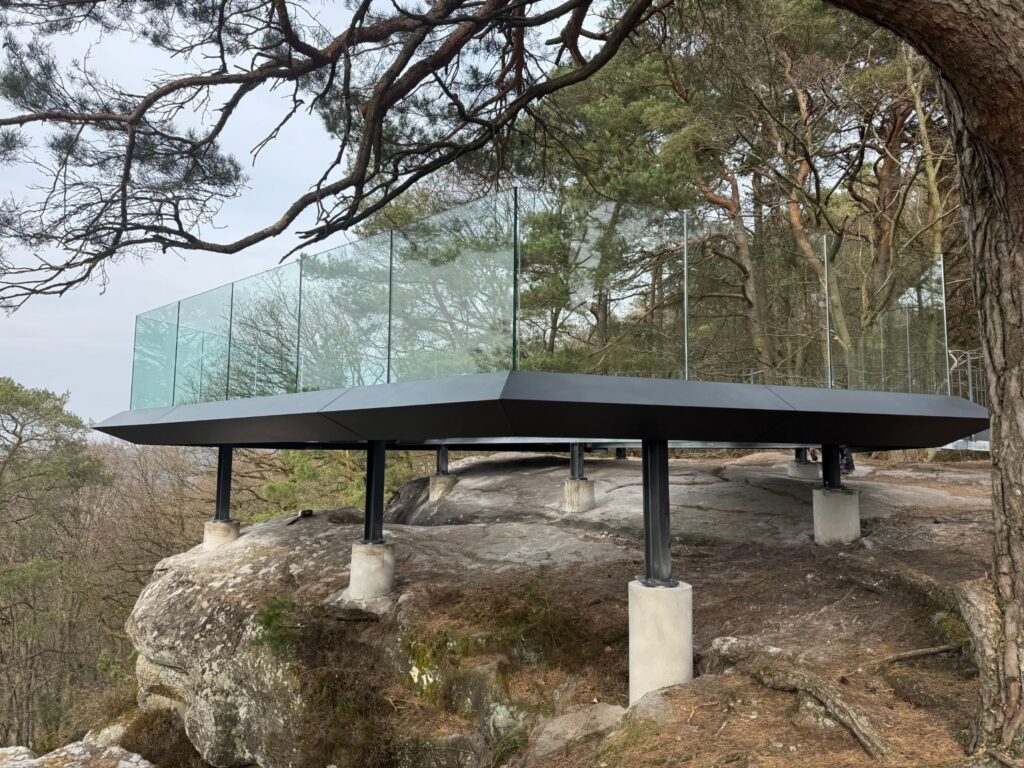

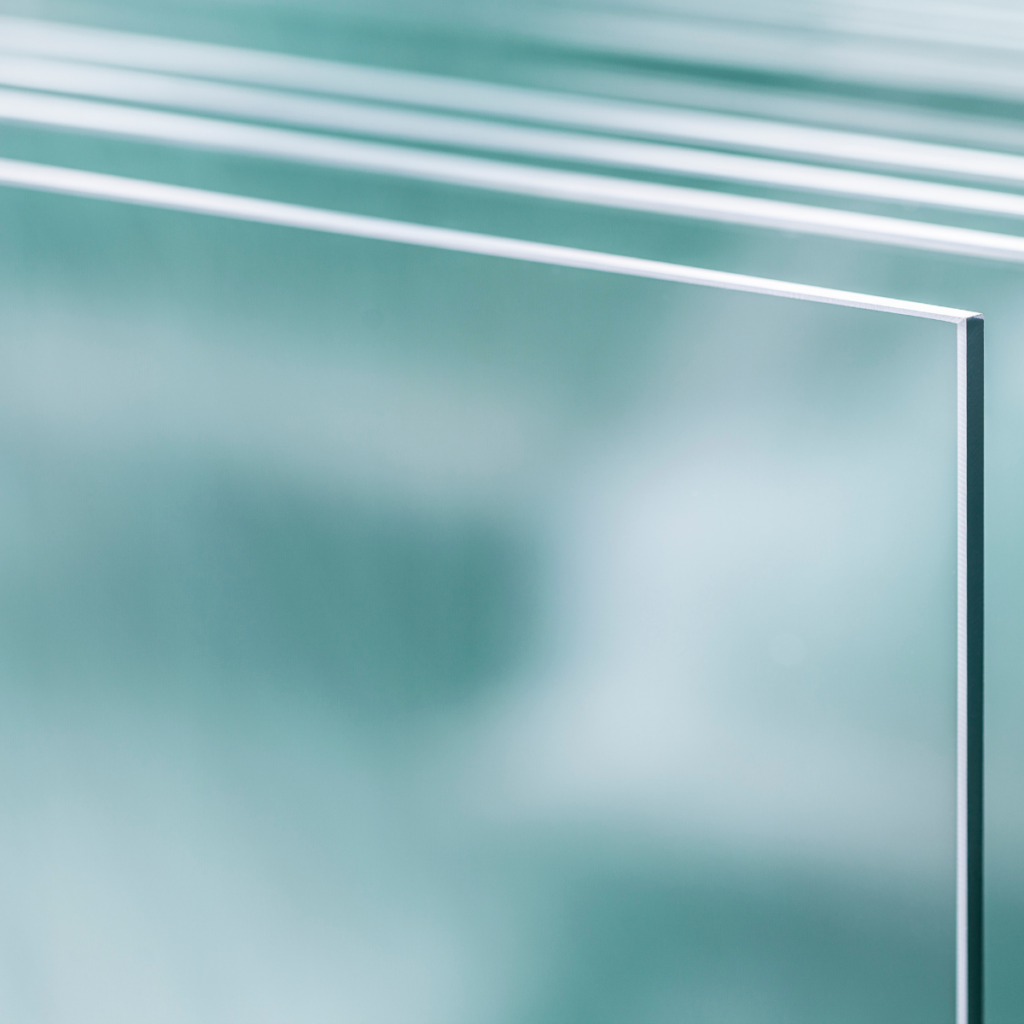

Balustradeglas wordt gewoonlijk gespecificeerd met gelamineerde samenstellingen zoals:
- 6/6 gelamineerd
- 8/8 gelamineerd
- 10/10 gelamineerd
- 10/10/10 drievoudig laminaat
Deze cijfers beschrijven de dikte van de afzonderlijke ruiten binnen de gelaagde glasconstructie.
Bijvoorbeeld:
- 6/6 gelaagd betekent twee glasplaten van 6 mm die aan elkaar zijn verbonden
- 8/8 gelaagd betekent twee glasplaten van 8 mm die aan elkaar zijn verbonden
- 10/10 gelaagd betekent twee glasplaten van 10 mm die aan elkaar zijn verbonden
- 10/10/10 betekent drie glasplaten van 10 mm die aan elkaar zijn gelamineerd
De ruiten zijn verbonden met een structurele tussenlaag, meestal PVB of SGP.
Gelaagd veiligheidsglas is belangrijk in balustradesystemen omdat de tussenlaag helpt het glas vast te houden na breuk, waardoor het risico op uitval wordt verminderd en de veiligheid wordt verbeterd.
Echter, het kennen van de glasopbouw vertelt u niet hoe de volledige balustrade zal presteren.
Het glas moet samenwerken met het profiel, de ankers, de ondergrond en de vereiste projectbelasting.
2. De vereiste belasting beïnvloedt de gehele balustrade
Voordat de glasdikte wordt gekozen, moeten de vereiste structurele belastingen worden begrepen.
De toepasselijke lijnbelasting hangt af van hoe het gebouw of de ruimte wordt gebruikt.
Woningbouwprojecten, hotels, commerciële gebouwen, openbare ruimtes en stadions kunnen zeer verschillende structurele prestaties vereisen.
De vereiste belasting beïnvloedt:
- glasdikte,
- profielkeuze,
- verankering,
- afstand tussen de ankers,
- en de algehele structurele prestaties.
Dit betekent dat het verhogen van de glasdikte zonder rekening te houden met de vereiste belasting geen volledige specificatie oplevert.
U moet eerst begrijpen tegen welke krachten de balustrade bestand moet zijn.
3. Externe balustrades moeten ook bestand zijn tegen wind
Voor een buitenbalustrade is de lijnbelasting slechts een deel van de structurele vereiste.
Winddruk werkt op het volledige oppervlak van het glas en kan soms de maatgevende belasting worden.
Windbelasting wordt bijzonder belangrijk bij:
- hogere gebouwen,
- bovenverdiepingen,
- onbeschutte locaties,
- kustomgevingen,
- dakniveaus,
- en posities dicht bij gebouwranden of hoeken.
Naarmate de winddruk toeneemt, worden zowel de glasdoorbuiging als de beweging van het steunprofiel belangrijker.
Installaties met hogere prestaties kunnen daarom een combinatie vereisen van:
- dikker gelaagd glas,
- stijvere basisprofielen,
- versterkte profielen,
- nauwere afstand tussen de ankers,
- of extra structurele versterking.
Het simpelweg verhogen van de glasdikte pakt bewegingen elders in het systeem niet automatisch aan.
4. Het steunprofiel moet stijf genoeg zijn
Het glas weerstaat belastingen niet onafhankelijk. Het wordt ondersteund door het balustradeprofiel, en de stijfheid van dat profiel beïnvloedt het gedrag van het volledige systeem.
Een flexibel steunprofiel kan nog steeds merkbare beweging toelaten, zelfs wanneer er zeer dik glas is geïnstalleerd.
Dit is een belangrijk onderscheid.
Als de beweging afkomstig is van het steunprofiel, lost het verhogen van alleen de glasdikte het onderliggende probleem niet noodzakelijkerwijs op.
Het glas en het profiel moeten daarom samen worden bekeken.
5. Ankers maken deel uit van het structurele systeem
Ankers worden soms behandeld als installatie-accessoires. Structureel gezien zijn ze veel belangrijker dan dat.
De balustrade moet belastingen van het glas en het profiel overbrengen naar de gebouwstructuur.
Dat belastingstraject hangt af van de bevestigingsmethode.
Het wijzigen van een van de volgende zaken kan de systeemprestaties beïnvloeden:
- ankertype,
- afstand tussen de ankers,
- verankeringsdiepte,
- bevestigingsgeometrie,
- of de ondersteunende ondergrond.
Van een systeem dat is getest met een specifiek ankertype, bevestigingsafstand, verankeringsdiepte en een ondergrond van gewapend beton, mag bijvoorbeeld niet automatisch worden aangenomen dat het dezelfde prestaties levert bij installatie in een andere configuratie.
Daarom kan de glasdikte die in een test of technisch document wordt getoond, niet los worden gezien van de bevestigingsmethode die tijdens die test is gebruikt.
6. De ondergrond is net zo belangrijk als de componenten erboven
De ondergrond is de structuur waarin de balustrade wordt bevestigd.
Dit kan omvatten:
- gewapend beton,
- structureel staal,
- hout,
- holle betonplaten,
- dakrandconstructies,
- of andere ontworpen structurele elementen.
Verschillende ondergronden dragen belastingen verschillend over. De ondergrond beïnvloedt de ankerprestaties, de bevestigingsdiepte, de haalbaarheid van de installatie en het vermogen van het voltooide systeem om de vereiste structurele prestaties te leveren.
Een dikker glaspaneel kan een zwakke of ongeschikte ondersteunende structuur niet compenseren.
Evenzo kunnen sterk glas en een hoogwaardig aluminium profiel niet presteren zoals bedoeld als de ankers de belastingen niet veilig kunnen overbrengen naar het gebouw.
Daarom moet de beoordeling van de ondergrond vroeg in het project plaatsvinden.
7. Het montagetype verandert de manier waarop belastingen worden overgedragen
De montagemethode beïnvloedt ook het structurele gedrag van de balustrade.
Veelvoorkomende configuraties zijn topmontage, zijmontage, verzonken montage, vloerrandmontage en puntbevestigingssystemen.
Een topmontageprofiel wordt bevestigd op het horizontale oppervlak van de ondersteunende structuur.
Een zijmontagesysteem draagt de krachten over naar het verticale vlak van een vloerplaat, balkonrand, balk of staalconstructie.
Puntbevestigingssystemen veroorzaken geconcentreerde spanningen rond individuele bevestigingspunten en kunnen daarom andere glasdiktes of aanvullende engineering vereisen in vergelijking met continu ondersteunde systemen.
Continue basisondersteuning verdeelt de belastingen over het algemeen langs de glasrand, terwijl puntbevestigingsoplossingen de krachten concentreren bij de individuele verbindingen.
Als gevolg hiervan kunnen twee systemen met dezelfde glasopbouw zeer verschillende engineering vereisen, afhankelijk van hoe dat glas wordt ondersteund.
8. Hoger glas kan de structurele eisen verhogen
Naarmate de hoogte van de balustrade toeneemt, nemen ook de buigkrachten en de glasdoorbuiging toe.
Een hogere balustrade kan daarom vereisen:
- dikker gelaagd glas,
- een sterker steunprofiel,
- nauwere afstand tussen de ankers,
- of extra structurele versterking.
Zelfs relatief kleine wijzigingen in hoogte kunnen de algehele systeemprestaties beïnvloeden.
Echter, hoger glas betekent niet dat het verhogen van de glasdikte altijd de enige oplossing is.
De structurele respons hangt nog steeds af van de volledige interactie tussen het glas, het profiel, de ankers, de ondergrond en de toegepaste belastingen.
9. De geteste configuratie is belangrijker dan een geïsoleerde glaswaarde
Een van de belangrijkste zaken om te controleren is de exacte configuratie waaronder een balustradesysteem is getest. Een gepubliceerde belastbaarheid of glasdikte betekent weinig zonder de condities erachter te begrijpen.
U moet weten:
- welk profiel is getest,
- welke glasconfiguratie is gebruikt,
- welke ankers zijn geïnstalleerd,
- de anker-afstand,
- de verankeringsdiepte,
- de ondergrond die tijdens het testen is gebruikt,
- en de omstandigheden die door de technische documentatie worden gedekt.
Als uw project een ander anker, andere bevestigingsafstanden of een andere ondersteunende structuur gebruikt, mag u er niet automatisch van uitgaan dat het oorspronkelijke testresultaat van toepassing is.
De voorgestelde installatie kan buiten de configuratie vallen die wordt gedekt door het testrapport, de certificering of de technische beoordeling.
Daarom moeten geteste en gecertificeerde systemen als volledige configuraties worden geëvalueerd.
Kunt u simpelweg het dikste glas kiezen?
Niet noodzakelijkerwijs. Het kiezen van het dikst beschikbare glas lijkt misschien een extra veiligheidsmarge te bieden, maar het creëert niet automatisch de veiligste of meest kosteneffectieve balustrade.
Als de beperkende factor is:
- profielbeweging,
- ankerprestaties,
- sterkte van de ondergrond,
- bevestigingsgeometrie,
- of een ander deel van het structurele systeem,
dan lost het verhogen van alleen de glasdikte die beperking niet op.
De juiste specificatie komt voort uit het begrijpen van hoe alle componenten op elkaar inwerken onder de belastingen die van toepassing zijn op het specifieke project.
Waarom twee balustrades met hetzelfde glas verschillend kunnen presteren
Stel u twee systemen voor die beide dezelfde gelaagde glasopbouw gebruiken. Op het eerste gezicht lijken ze technisch gelijkwaardig.
Maar de ene zou gebruik kunnen maken van:
- een stijver steunprofiel,
- nauwere afstand tussen de ankers,
- een ander ankertype,
- een grotere verankeringsdiepte,
- of een sterkere ondersteunende ondergrond.
De andere zou een volledig andere configuratie kunnen gebruiken.
Hoewel het zichtbare glas identiek is, is de manier waarop de krachten naar het gebouw worden overgebracht dat niet.
Daarom is glasdikte niet voldoende om twee balustradesystemen te vergelijken. De volledige structurele configuratie moet in overweging worden genomen.
Wat moet u bevestigen voordat u het glas kiest?
Bevestig voordat u de glasspecificatie definitief maakt:
- de vereiste lijnbelasting,
- of windbelasting van toepassing is,
- de locatie van het gebouw en de relevante eisen,
- de balustradehoogte,
- de beoogde montagemethode,
- de ondersteunende ondergrond,
- de configuratie van het steunprofiel,
- het ankertype en de afstand,
- en de geteste configuratie van het voorgestelde systeem.
Deze details bieden de context die nodig is om te bepalen of een glasopbouw geschikt is voor het project.
Denk in systemen, niet in millimeters
De vraag “Hoe dik moet het glas zijn?” heeft geen universeel antwoord.
Glasdikte is belangrijk, maar het is slechts één variabele binnen het balustradesysteem. De voltooide installatie hangt af van de interactie tussen:
glas + profiel + verankering + ondergrond + bevestigingsmethode + projectbelastingen.
Daarom moet de juiste glasspecificatie worden gekozen als onderdeel van een getest en technisch ontworpen balustradesysteem in plaats van als een geïsoleerd getal.
Vraag bij het vergelijken van oplossingen niet alleen hoe dik het glas is. Vraag of de volledige configuratie is ontworpen en getest voor de omstandigheden van uw project.
