Water dat opgesloten zit in een glazen balustradesysteem blijft zelden een klein probleem. Voor architecten en installateurs kan een slechte afvoer leiden tot stilstaand water in het profiel, falende waterdichtheid, vlekken op de gevel, verborgen corrosie rond bevestigingen en dure herstelwerkzaamheden lang na de installatie.
Als je een balustrade voor een balkon, terras of plat dak gaat specificeren of installeren, moet je twee cruciale vragen vroegtijdig beantwoorden:
- Hoe beheert dit systeem het water in de loop der tijd?
- Wat gebeurt er als de drainage mislukt?
Na het ontwerpen en leveren van balustradesystemen in veeleisende omgevingen, hebben we gezien dat afwatering een van de meest over het hoofd geziene oorzaken is van langdurig falen.
Om een afvoersysteem voor glazen balustrades te evalueren, moet je beoordelen hoe het water binnenkomt, hoe het naar buiten komt, hoe verstopping wordt voorkomen en hoe het ontwerp de waterdichting en structurele bevestigingen na verloop van tijd beschermt.
In dit artikel lees je hoe afvoersystemen voor glazen balustrades waterschade voorkomen:
- hoe water het systeem binnenkomt en verlaat
- hoe verstopping na verloop van tijd wordt voorkomen
- hoe lozing wordt gecontroleerd om omliggende materialen te beschermen
- hoe structurele bevestigingen en waterdichting worden beschermd
- hoe beweging en echte omstandigheden de prestaties beïnvloeden
Nog belangrijker is dat je leert hoe je kunt evalueren of een systeem betrouwbaar zal presteren in jouw specifieke toepassing.
1. Hoe geïntegreerde bodemprofielafwatering waterophoping voorkomt
Een van de meest voorkomende afwateringsmethoden die je tegenkomt is een systeem dat openingen direct in het basisprofiel integreert.
Deze omvatten meestal:
- Vooraf gedefinieerde drainagegaten of -sleuven
- Regelmatige afstand
- Directe uitgangen vanuit het profiel
Het voordeel van deze aanpak is eenvoud. Water dat het profiel binnenkomt, heeft een gedefinieerde weg naar buiten zonder dat er extra onderdelen nodig zijn. Dit betekent echter ook dat je moet zorgen voor een correcte installatie en doorlopend onderhoud, anders kan er zich nog steeds water ophopen in het profiel. Eenvoudige afvoeropeningen zijn echter niet altijd voldoende, vooral in blootgestelde omgevingen waar de waterstroom minder voorspelbaar is.
2. Waarom speciale drainageprofielen het waterbeheer op de lange termijn verbeteren
In meer geavanceerde systemen zie je ontwerpen die water via meerdere paden laten weglopen in plaats van te vertrouwen op een enkel afvoerpunt. Deze aanpak is belangrijk omdat je in de praktijk rekening moet houden met het feit dat:
- Water hoopt zich niet altijd gelijkmatig op
- Puin of afdichtingsmiddelen kunnen bepaalde uitgangen gedeeltelijk blokkeren
- Verschillende installatieomstandigheden beïnvloeden het stromingsgedrag
Sommige systemen combineren bijvoorbeeld:
- Interne afvoerkanalen
- Meerdere uitgangen
- Structurele ontwerpelementen die de waterbeweging geleiden
Bij bepaalde productsystemen (zoals die op geïsoleerde platte daken) kan dit ook het aantal doorboringen in de waterdichtingslagen verminderen – een belangrijke factor voor de prestaties van het gebouw op de lange termijn.
In tegenstelling tot eenvoudige drainage op basisprofielen, zijn speciale drainageprofielen ontworpen om de waterbeweging doelgerichter te beheren via interne kanalen en meerdere afvoerpaden.
Toch hangen de prestaties nog steeds af van hoe effectief het water het systeem kan verlaten.
Omdat de drainageprestaties variëren per profielgeometrie, waterdichtingsopbouw en projectomstandigheden, hangt de beste oplossing af van de toepassing en niet van één universeel detail.
3. Drainagegaten vs Sleuven: Welk ontwerp presteert beter in echte omstandigheden?
Bij het beoordelen van een systeem speelt de vorm van de drainageopeningen een grotere rol dan het misschien lijkt.
Veel voorkomende configuraties zijn:

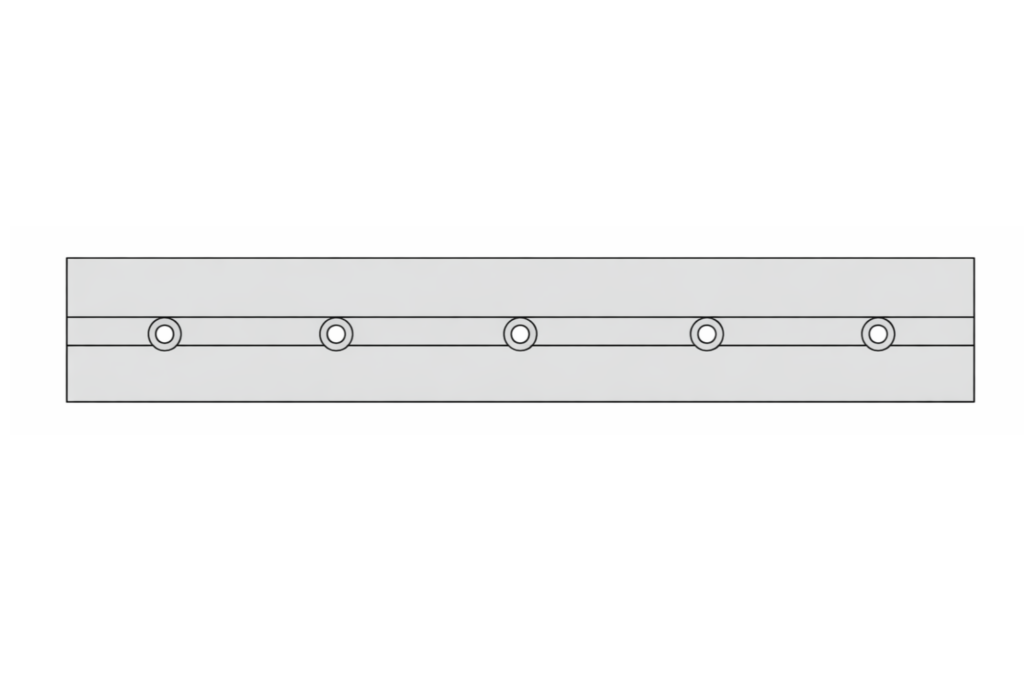

- Ronde afvoergaten worden vaak gebruikt vanwege hun eenvoud en eenvoudige integratie in profielontwerpen. Ze bieden betrouwbare prestaties in gecontroleerde omgevingen; ze kunnen echter gevoeliger zijn voor verstopping als zich vuil ophoopt. Als ronde afvoergaten worden gekozen, wordt een minimale diameter van 12 mm aanbevolen om een effectieve waterafvoer te ondersteunen en het risico op verstopping te verminderen. Merk op dat de minimumdiameter van 12 mm geen formele industrienorm is, maar een interne ontwerprichtlijn gebaseerd op testen en praktijkervaring. Het weerspiegelt een balans tussen voldoende doorstromingscapaciteit en minder risico op verstopping door typisch vuil.

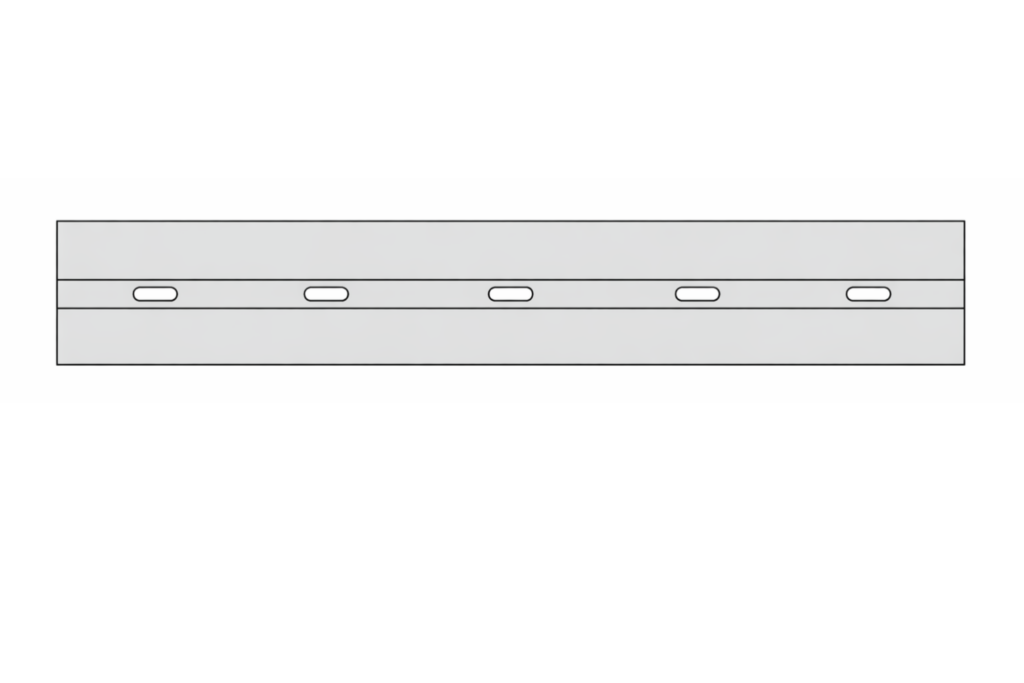

Langwerpige afvoersleuven daarentegen laten het water sneller weglopen, vooral bij hevige regenval. Hun grotere opening maakt volledige verstopping minder waarschijnlijk, hoewel ze nog steeds regelmatig geïnspecteerd moeten worden. In sommige gevallen moeten grotere openingen worden afgewogen tegen structurele overwegingen om ervoor te zorgen dat de integriteit van het profiel behouden blijft.
Voor jouw project moet de keuze tussen deze opties afhangen van de blootstellingsomstandigheden, het verwachte vuil en hoe gemakkelijk je het systeem na verloop van tijd kunt onderhouden.
Maar zelfs de best ontworpen drainageopeningen kunnen falen als ze na verloop van tijd verstopt raken.
4. Hoe puin en slecht onderhoud de oorzaak zijn van falende afwatering
In de praktijk zul je merken dat drainagefouten vaak niet alleen worden veroorzaakt door een slecht ontwerp, maar door verstopping na verloop van tijd. Bladeren, stof en bouwresten kunnen allemaal de afvoer verstoppen als ze niet goed worden beheerd.
Verstopping van afvoergaten in Glazen balustrades kan op 2 manieren voorkomen:
- Puin dat niet goed van het glasprofiel is verwijderd voordat de glaspanelen zijn geïnstalleerd.
- Openingen tussen de glasprofielen en de glaspanelen zijn open door ontbrekende en/of beschadigde glasrubbers.
Om dit te voorkomen:
- Verwijder al het vuil van de glasprofielen voordat je de glaspanelen plaatst.
- Vervang ontbrekende en of beschadigde glasrubbers zo snel mogelijk.
5. Waarom gecontroleerde waterafvoer cruciaal is voor het beschermen van de gevel
Water uit het profiel verwijderen is slechts een deel van de oplossing. Voor je installatie is het net zo belangrijk om te regelen waar dat water naartoe gaat als het eruit komt.
Als je systeem geen gedefinieerde afvoerpunten heeft, loop je het risico dat water langs de gevel loopt, het systeem opnieuw binnendringt of zich verzamelt op onbedoelde plekken. Dit kan leiden tot vlekken, vochtschade of aantasting van omringende materialen.
Systemen met gecontroleerde afvoerelementen, zoals gevormde uitlaten of geïntegreerde eindkappen, zorgen ervoor dat het water weggeleid wordt van kwetsbare gebieden. Dit helpt zowel de gebouwschil als het visuele uiterlijk van de installatie te beschermen.
Een veelgebruikte manier om gecontroleerde afvoer te ondersteunen is door de druiprand te detailleren.
Druppelranden spelen een ondersteunende rol door te beheren hoe water zich gedraagt zodra het het systeem verlaat. Door de oppervlaktespanning te onderbreken, dwingen ze het water om weg te vallen in plaats van terug te lopen naar de structuur.
Dit detail is vooral belangrijk bij geveltoepassingen, waar een ongecontroleerde waterstroom na verloop van tijd kan leiden tot vlekken of blootstelling aan vocht. Hoewel druipranden geen primair drainagemechanisme zijn, dragen ze wel bij aan de algehele effectiviteit van het systeem door de waterbeweging op kritieke punten te beheersen.
In sommige gevallen is de beste manier om water te beheren echter helemaal niet via het profiel.
6. Wanneer ondergrondse drainage (onder de balustrade) de betere oplossing is
Niet alle afwateringsoplossingen vertrouwen op het verplaatsen van water door het profiel zelf. In sommige gevallen zijn systemen ontworpen om het water onder de balustrade door te laten stromen. Bijvoorbeeld bij balkonrenovaties waar de afwateringshoek vaak naar de randen van het balkon is gericht.
Dit wordt bereikt door een gecontroleerde ruimte te creëren tussen het profiel en de ondergrond, vaak met behulp van afstandhoudersystemen of vulblokken. Deze ruimte zorgt ervoor dat water vrij onder de installatie kan bewegen, terwijl de integriteit van de waterdichte laag behouden blijft.
Bij platte daken en terrastoepassingen hangt de afvoerprestatie af van hoe het water over de hele opbouw wordt geleid, inclusief de ondergrond, de dallen en het waterdichtingssysteem. Als er een geschikt afwateringspad onder de installatie is voorzien, kan het water naar de aangewezen afvoerpunten worden geleid zonder door het profiel te gaan.
Het belangrijkste in deze situaties is dat de bevestigingsankers volledig waterdicht zijn, zodat er geen water langs de ankerpunten kan binnendringen.
7. Waarom afvoer scheiden van bevestigingspunten structurele schade voorkomt
Bevestigingspunten behoren tot de meest kwetsbare plekken in elk systeem. Als water ankers of doorvoeringen bereikt, kan het structurele verbindingen in gevaar brengen, waterdichtingslagen beschadigen en leiden tot verborgen schade die duur is om te repareren.
Goed ontworpen systemen pakken dit risico aan door afvoerpaden fysiek te scheiden van bevestigingspunten. In plaats van water te laten stromen in de buurt van structurele doorvoeringen, wordt drainage weggeleid, terwijl bevestigingspunten onafhankelijk worden afgedicht met beproefde materialen zoals EPDM gootstukken of gelijkwaardige afdichtingsdetails. Richtlijnen uit de industrie benadrukken dat doorvoeren afzonderlijk moeten worden afgedicht en beschermd om binnendringen van water te voorkomen.
Hoe dit in de praktijk te evalueren:
- Vraag of het afwateringstraject fysiek gescheiden is van ankers of constructiedoorvoeren
- Controleer of bevestigingspunten worden beschermd met speciale afdichtingselementen (bijv. EPDM-manchetten, gootstukken of voorgevormde afdekkingen).
- Controleer of deze details deel uitmaken van een getest systeemontwerp en niet alleen ter plekke zijn aangebracht.
- Vermijd oplossingen waarbij water over of in de buurt van bevestigingspunten kan stromen
Dit onderscheid lijkt misschien onbelangrijk, maar het is een kritisch ontwerpprincipe. Systemen die er niet in slagen om deze functies van elkaar te scheiden, ontwikkelen vaak verborgen schade op structurele raakvlakken, die pas zichtbaar wordt als er aanzienlijke schade is opgetreden.
8. Hoe thermische uitzetting de afvoerprestaties op lange termijn beïnvloedt
Thermische uitzetting is een belangrijke ontwerpoverweging bij aluminium balustradesystemen, vooral bij blootgestelde toepassingen zoals balkons, gevels en platte daken waar temperatuurschommelingen na verloop van tijd de uitlijning, afdichtingen en afvoerprestaties kunnen beïnvloeden.
Aluminium zet uit en krimpt bij temperatuurschommelingen en als deze beweging niet goed wordt opgevangen, kan dit geleidelijk de werking van afvoersystemen beïnvloeden. Na verloop van tijd kan dit leiden tot:
- Verkeerde uitlijning van drainageopeningen
- Verminderde effectiviteit van afdichtingsmaterialen
- Spanning op bevestigingspunten en waterdichte lagen
- Geleidelijke verstoring van bedoelde waterstromen
Goed ontworpen systemen pakken dit aan door bewegingstolerantie te integreren in zowel het constructie- als het drainageontwerp. Dit kan het volgende inhouden:
- Uitzettingsvoegen of bewegingsgaten in het profielsysteem
- Flexibele afdichtingsmaterialen zoals EPDM, zoals aanbevolen in gevel- en beglazingstoepassingen
- Afwateringspaden die functioneel blijven ondanks kleine positieverschuivingen
De afwatering moet effectief blijven onder alle verwachte bedrijfsomstandigheden, inclusief door temperatuur veroorzaakte beweging.
Voor betrouwbaarheid op de lange termijn kan een drainageontwerp niet als statisch worden behandeld. Het moet onder dynamische omstandigheden blijven functioneren en ervoor zorgen dat thermische uitzetting de waterhuishouding na verloop van tijd niet in gevaar brengt.
Als je een stapje terug doet, gaat het bij effectieve drainage niet om één functie, maar om hoe al deze elementen samenwerken.
Hoe de afwatering van glazen balustrades op lange termijn te beoordelen
Waterschade in glazen balustradesystemen is zelden het gevolg van één enkele fout. Vaker is het het gevolg van kleine afwaterings-, afvoer- en waterdichtingsdetails die nooit volledig zijn overwogen en pas zichtbaar worden als er al schade is opgetreden.
Nu je begrijpt hoe deze systemen water beheren, ben je in een betere positie om te beoordelen of een voorgestelde oplossing ook echt zal presteren in de loop der tijd, en niet alleen in theorie.
Je volgende stap is om niet alleen de afwatering te evalueren, maar hoe het hele balustradesysteem presteert binnen jouw specifieke projectomstandigheden; van structurele belastingen(EN 1991) en glasvereisten(DIN 18008) die rechtstreeks van invloed zijn op de glasdikte en het bevestigingsontwerp, tot de integratie van waterdichting en duurzaamheid op lange termijn.
Als je ondersteuning wilt bij het beoordelen van een systeem voor jouw project, neem dan contact met ons op voor projectadvies. We helpen je bij het evalueren van de drainagestrategie, de integratie van waterdichting en de prestaties op de lange termijn voordat kleine ontwerpbeslissingen uitmonden in kostbare problemen op de bouwplaats.
